在安防監控領域,科技的不斷發展,網絡帶寬的不斷升級,高清監控成本的不斷降低,使得安防高清監控成為必然趨勢。監控范圍主要是銀行辦公大樓的周界監控、重點敏感區域、營業區、辦公區及大樓出入口、過道的重點監控。攝像機的部署采取了重點防控、兼顧一般的原則,滿足用戶對不同區域的監控要求及視頻監控在監控系統中的應用需求,做到“人到留影,車過留牌”的效果。
據此,本方案中采用全高清視頻監控系統,實現對辦公大樓的高清無盲區監控,有效消除監控死角,增強錄像文件的說服力,為日后業務糾紛處理、犯罪事件的偵破提供有力依據。室外采用200萬像素紅外高清筒機,并且在重點區域輔助200萬紅外網絡高清高速智能球機,室內主要采用200萬紅外半球攝像機。
視頻監控管理子系統是銀行辦公大樓安防管理系統建設基礎,也是大樓安防系統的核心組成部分,更是本系統工程的重要任務。所以,銀行辦公大樓安防視頻監控管理子系統設計應實行“安全可靠第一”的原則,并對大樓周界及內部實現視頻“事先防護、事中控制、事后處置”的監控管理,為保障大樓安全提供技術支持,并在安防管理平臺環境下,實現與報警、門禁、對講等多個安防子系統的協同運作。

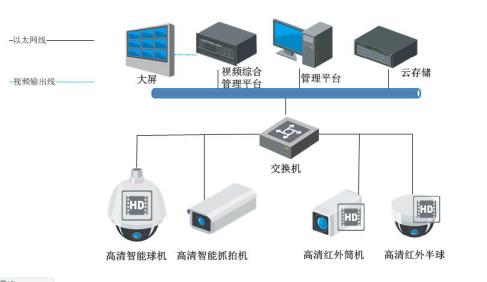

視頻監控管理子系統架構如下圖所示:
視頻監控管理子系統架構圖
針對于銀行辦公大樓視頻錄像存儲采用“視頻云存儲”集中管理模式。云存儲系統主要由管理節點和存儲節點(物理存儲設備)兩部分組成。系統內部需要配置的元數據信息由管理服務器統一管理,管理節點還需要負責集群內部的負載均衡,失敗替換等管理職能;視頻云存儲系統可以組建海量的存儲資源池,容量分配不受物理硬盤數量的限制;并且存儲容量可進行線性在線擴容,性能和容量的擴展都可以通過在線擴展完成,實現高效靈活的空間管理,海量數據的快速檢索,持續可靠的數據服務,高可擴展的應用支撐。
由于本次設計方案采用的IP高清攝像機支持H.265編碼,并采用ROI、SVC等高性能的視頻壓縮技術,所以,在低碼流下可以保持較高的視頻圖像質量,并極節省視頻存儲空間,在相同畫質下,存儲空間可節省一半以上。1080P清晰度的視頻碼流可以降到3-4M;
下表為按照1路每天存儲24小時、攝像機按照1080P的分辨率存儲不同天數所需的存儲空間表:
序號 | 分辨率 | 碼流大小 | 1天存儲空間(TB) | 7天存儲空間(TB) | 15天存儲空間(TB) | 30天存儲空間(TB) |
1 | 1080P | 4Mbps | 0.0412 | 0.2884 | 0.6180 | 1.2360 |
