隨著信息技術的快速發展,銀行辦公大樓監控中心對信息顯示的要求也越來越高,迫切希望借助目前先鋒的大屏幕拼接顯示技術,將各種監控系統的計算機圖文信息和視頻信號等進行集中顯示,構建一個高效便捷的視頻信息交流平臺,滿足自身的實時調度、決策及信息反饋等需求。
根據監控中心實際的使用要求和物理環境,本方案采用一套完整的DID LCD拼墻系統方案(Digital Intelligence Display,數字專業屏幕顯示器),將高清晰度數碼顯示技術、DID LCD拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術、集中控制技術等的應用集合為一體,使整套系統成為一個擁有高亮度、高清晰度、高智能化控制的液晶大屏幕拼接顯示系統。
整套系統的硬件、軟件設計上已充分考慮到系統的安全性、可靠性、可維護性和可擴展性,存儲和處理能力滿足遠期擴展的要求。
液晶大屏幕拼接顯示墻由一套3(行)×4(列)55″(LED)超窄邊液晶顯示屏——DS-D2055NH-E組成,尺寸特性如下:
單屏尺寸:1215.3.0(W)×686.1(H)×118.0(D)(單位mm)
組合尺寸:(686.1mm×3)×(1215.3mm×4)
底座高度:實際高度根據用戶現場確定
//以上部分根據實際項目進行調整
背后維護空間:默認1000mm,實際空間根據用戶現場以及拼墻高度確定

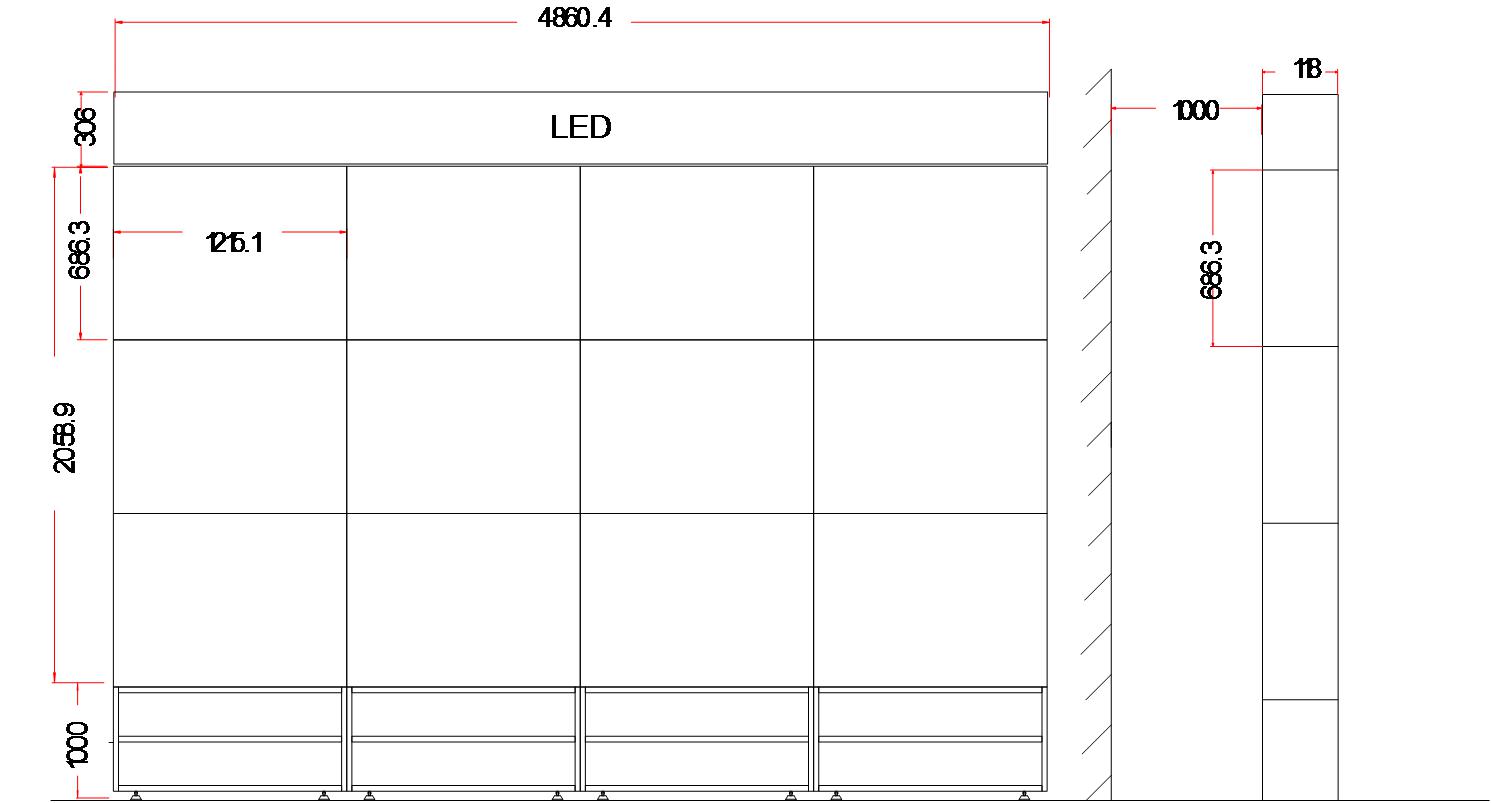

顯示尺寸示意圖見下:(含LED)
視墻布局示意圖
1) 55英寸DS-D2055NH-E LCD顯示屏:12塊
海康威視55英寸工程專用液晶顯示單元能夠保證設備的亮度、使用壽命、穩定性。
2) 底座:3個
支撐固定LCD顯示單元。
3) 視頻綜合平臺:1套
??低曇曨l綜合平臺拼接處理器支持多屏幕信號拼接,漫游,疊加控制設備。
4) 傳輸線纜:12條
將信號源傳輸?shù)絃CD電視墻上面顯示。
//以上部分根據實際項目進行調整
